Maqueta Terminada
lunes, 6 de agosto de 2012
Construcción de la torre III
Para la construcción del chapitel o tejado de la torre, se ha utilizado las
formas de cartón del kit, por economía de tiempo.
En las “tejas” se utiliza el sistema de dividirlas en dos,
anteriormente descrito, y su talla posterior a la medida necesaria
Primera hilada de “tejas” del chapitel |
se ha utilizado una tablilla de dos mm de espesor, sujeta con una goma, alrededor de la cornisa, para marcar el alero.
Construcción del Chapitel |
Por último colocamos una bola de madera perforada (galleta de modelismo naval de cinco mm) y una cruz,
realizada en alambre soldado, en el remate del chapitel.
Últimos pisos y chapitel terminados |
Vistas de la torre terminada
Imagenes de la torre en
Y a falta de la decoración de la base, la maqueta esta TERMINADAImagenes de la torre en
miércoles, 1 de agosto de 2012
Construcción de la torre II
Continuamos levantado los cuerpos de la torre, por el mismo
proceso.

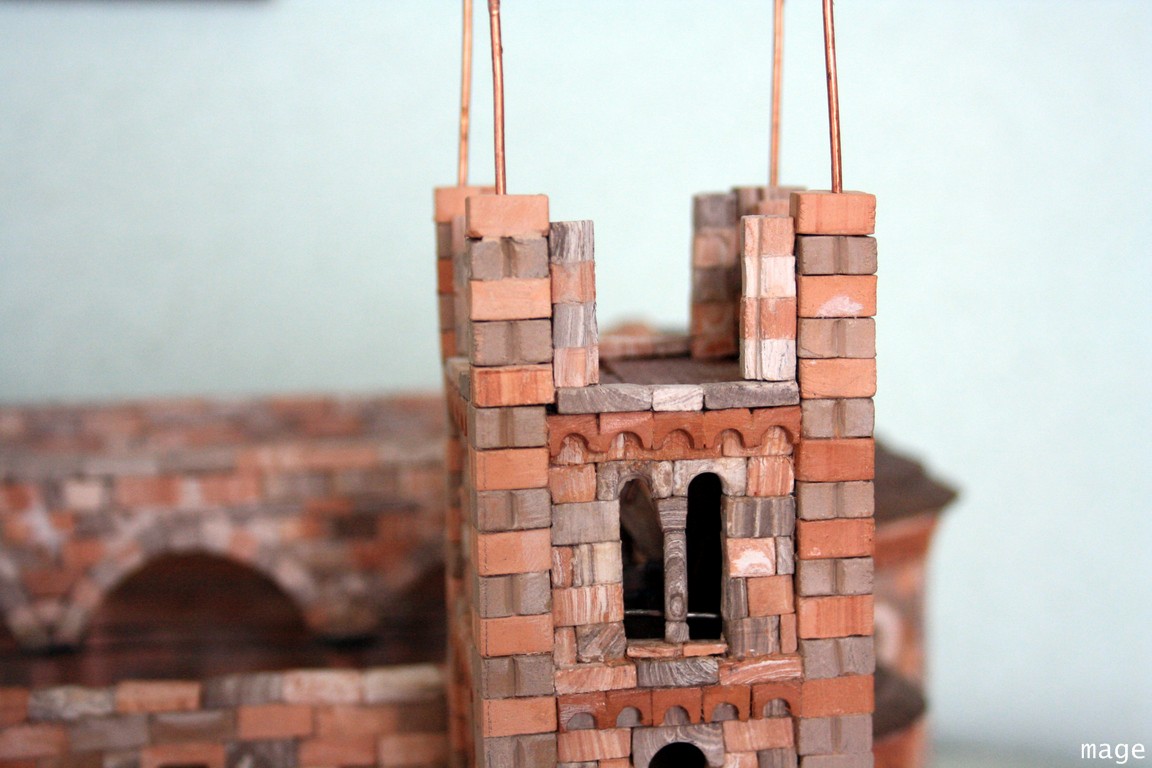

Cuerpo tercero terminado y cuarto en construcción |
Tallando los correspondientes arcos de las ventanas,
así como las columnas o parteluces.
Tallado de los arcos de los ventanales |
Tallado de los arcos de los ventanales, detalle |
Colocamos en cada piso la escalera y las correspondientes
barandillas.
Vista cenital del cuarto cuerpo |
Escalera |
Las paredes
interiores de cada cuerpo, se “enfoscan” con una mezcla de escayola y polvo de
ladrillo, para impedir el paso de la luz interior a través de las posibles
ranuras en las juntas.
Se colocan también los arcos y molduras de
adorno
Torre, prueba de iluminación |
Piso del último cuerpo |
sábado, 23 de junio de 2012
Construcción de la torre
Eliminamos la base de
cartón del kit y la sustituimos por una de madera, realizada con unos trozos de
listón, haciendo un cuadrado a la medida
de la base de la torre.
Esto se realiza para dar mayor consistencia a la base y poder nivelarla mejor, dada su
altura, cerca de 350 mm.
Base de madera de la
torre
|
Realizamos el primer cuerpo de la torre con ladrillos
normales del kit, dado que es ciego y unido en su primera mitad al cuerpo de la
iglesia.
Primera hilada de
ladrillos
|
Vista de la
construcción del primer cuerpo
|
Primer cuerpo
terminado
|
Envejecimiento de la
pared de la iglesia, entre los muros de esta y la torre.
|
Comprobación de
alturas y verticalidad
|
A partir del segundo
cuerpo, las esquinas se realizan con las piezas en ángulo del kit, a las
que damos un taladro en el centro de dos
mm de diámetro, con el fin de colocar unas varillas metálicas que refuercen la
torre en su conjunto. También sirven de conductores para los leds que iluminan
las diferentes platas de la torre.
Piezas esquineras, la
de la derecha perforada
|
Perforación de la pieza de esquina
|
Inicio del segundo cuerpo
|
En los pisos cada cuerpo, hechos de tarima realizada con
trozos de traca de barco, se practican los pasos de las escaleras y se coloca
una barandilla formada con hilos de cobre soldados
Paso y barandilla del
segundo piso de la torre.
|
Los arcos de los ventanales se realizan en ladrillos de
mayor tamaño que los normales, yo he utilizado los que trae el kit para
construir el primer cuerpo de la torre.
Ventanal segundo
cuerpo
|
Pegamos, en su lugar los arcos normandos de adorno.
Se
coloca la escalera y led de iluminación.
Segundo cuerpo de la torre terminado |
martes, 22 de mayo de 2012
Construcción del tejado de la nave
Armadura de madera
Las
naves se cubren con una estructura de envigado de madera, que en el caso de la
nave central forma unas falsas encaballadas que apoyan la viga riostra. No se
conoce realmente si esta es la estructura original del templo, aunque es
probable puesto que en 1922 ya contaba con esta estructura de recubrimiento,
aunque no se puede afirmar con certeza absoluta (1).
.
Dedicada Gonzalo y Pepe
Primero construimos los caballetes que soportan la viga la
viga cumbrera.
Se realizan con cuadradillo de madera de cinco mm, con la unión el
centro a media madera y el resto a testa. (Fig. 1 y 2)

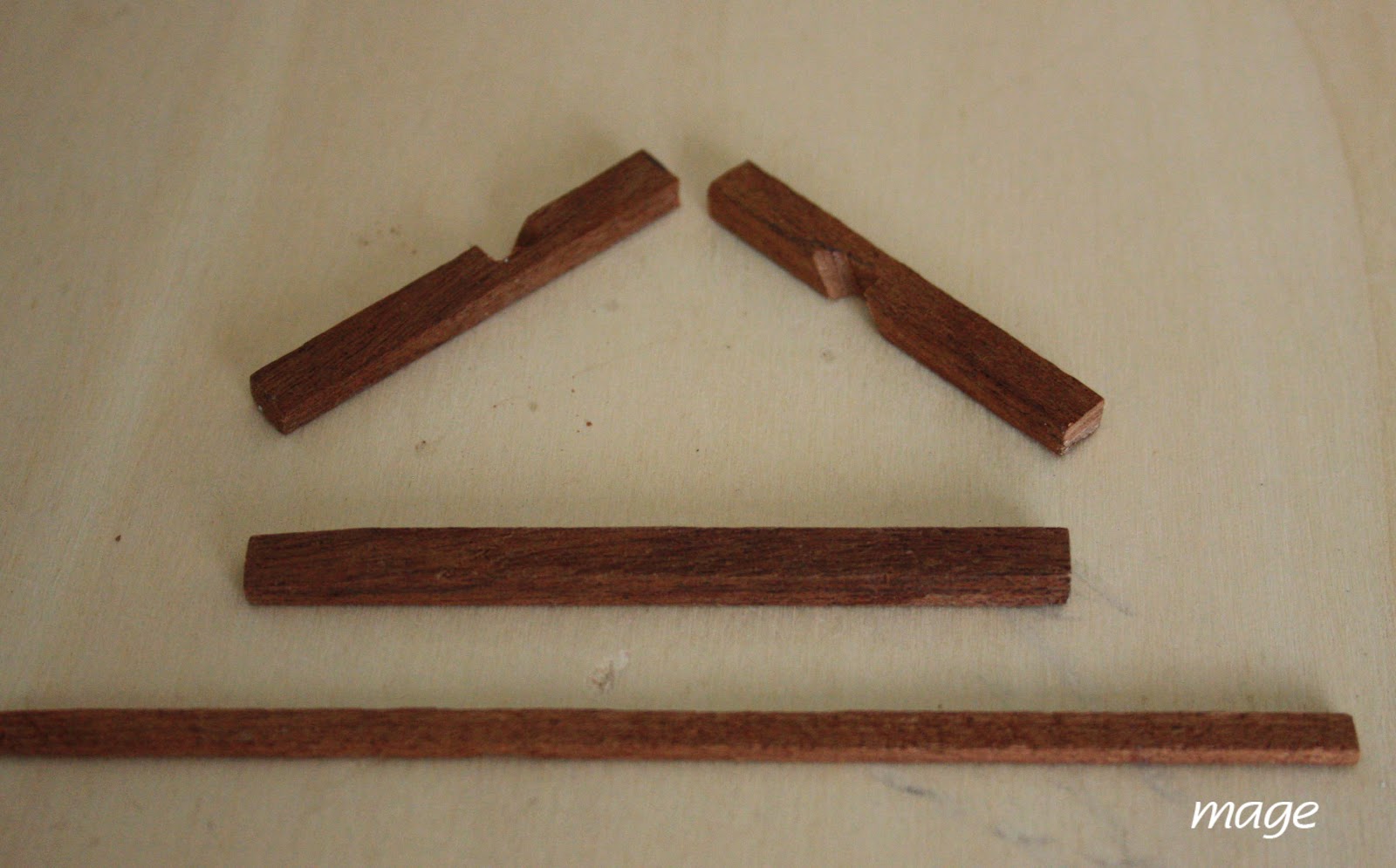

Fig. 1 Piezas caballete |
Fig. 2 Caballete |
Cortamos del mismo
cuadradillo tres listones, a medida de
la viga superior o cumbrera y de la dos empotradas en las paredes laterales, y
las fijamos en su lugar (Fig. 3 y 4)
Fig. 3 Viga Cumbrera |
Colocamos y fijamos los caballetes en su lugar sobre las
arcadas (Fig. 4)
Fig. 2 Viga cumbrera con soportes y viga lateral |
De listones de dos por cuatro mm cortamos, a la medida
correspondiente, las piezas que formaran las viguetas laterales y los tirantes
adecuados para la formación de la estructura del tejado y los pegamos en su
lugar (fig. 5 a 8)
Fig. 5 |
Fig. 6 |
Fig. 7 |
Una curiosa vista de la estructura del tejado.
|
Tablero
El tablero se realiza con trancas de modelismo naval de
siete mm (Fig. 8 y 9)
Fig. 8 |
Fig. 9 |
Estructura del tejado. |
Colocación de las tejas.
Las tejas se cortan, como vimos en la entrada anterior,
Construcción de las cubiertas de los ábsides II, y se pegan en hiladas,
lógicamente empezado por la inferior.
Como los tableros no son rectángulos, se falsea la anchura
de las hiladas, no siendo esta la misma en sus extremos, con el fin de no hacer
hiladas partidas, que afearían el modelo (Fig.
10 y 11)
Fig. 10 |
Fig. 11 |
Por último se coloca la lima (Fig. 12)
Fig. 12 |
Cubierta terminada
Y como es costumbre en mi pueblo, al cubrir aguas se coloca
la Bandera
Dedicada Gonzalo y Pepe
